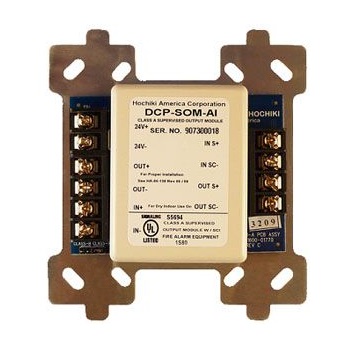

Module điều khiển ngõ ra, Kiểu A, 24VDC

Mã sản phẩm: DCP-SOM-A/AI
Hãng sản xuất: Hochiki
Xuất xứ: Mỹ

DCP-SOM-A/AI: Module điều khiển ngõ ra, Kiểu A/B, 24VDC

Thường dùng kết nối chuông, còi, đèn chớp, relay…. điều khiển thiết bị ngoại vi, thang máy, quạt, tủ điện…..Khả năng giám sát ngắn mạch, hở mạch.

Thông số kỹ thuật

Đạt chuẩn UL , FM, CSFM.

Có mạch cách ly (Chỉ có loại SOM-AI).

Ứng dụng linh hoạt.

Phản ứng nhanh với trường hợp khẩn cấp.

Mạch đầu ra được giám sát với điện trở cuối đường dây (10K ohms) EOLD.

Điện áp cung cấp (S-SC) 25.3 ~ 39 VDC

Dòng tiêu thụ trung bình SOM-AI – 420μA (Typical), SOM-A 220μA – ( Typical) (trên S-SC) tối đa 6mA.

Led chớp xanh khi hoạt động bình thường. Led sáng đỏ khi báo động.

Dòng tiêu thụ trên đường AUX Typical 50μA

Điện trở kích hoạt cách ly SCI: 40m ohm (điều kiện bình thường)

Ngưỡng phát hiện lỗi cách ly SCI 12 volts (Typical)

Dòng cách ly (ngắn mạch Điều kiện)10mA (Typical)

Số lượng tối đa cho mỗi Loop 127

Kích thước 4.2″W x 4.7″H x 1.4″D

Nhiệt độ làm việc 32oF (0oc) – 120oF (49oC)

Hộp đựng Hộp vuông 4”

Dòng điện tối đa ngõ ra 2A@24VDC

Độ ẩm tương đối 90% RH không ngưng tụ

Cài đặt địa chỉ thiết bị từ 1-127 bằng bộ lập trình cầm tay TCH-B100.

Thiết bị tương thích: dùng cho tủ HOCHIKI FIRENET: FNP-1127, FN-2127/FN-4127, FN-6127/FN-8127 . Kết nối với chuông, còi, đèn chớp…. như: FBB-150I, HES3-24WR, HEC3-24WR, HEH24-R, FBB-150K…..
